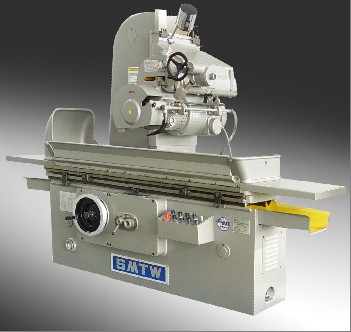

規格及主要技術參數
|
主軸到臺面的距離 |
最大 |
Max |
575mm |
|
|
最小 |
Min |
135mm |
|
可磨工作物尺寸 |
長 |
1000mm | |
|
|
寬 |
300mm | |
|
|
高 |
400mm | |
|
加工工件最大重量 |
500kg | ||
|
橫向最大移動量 |
手動 |
Manually |
350mm |
|
|
液動 |
Hydraulically |
350mm |
|
橫向液動進給 |
繼續 |
Step-input |
3~30/工作臺換向一次 |
|
|
連續 |
Continuous |
0.5~4.5m/min |
|
手輪—轉移動量 |
8.2mm | ||
|
垂直方向 |
手動 |
Manually |
380mm |
|
|
機動 |
Motor—driving |
380mm |
|
手輪—轉的移動量 |
0.645mm | ||
|
手輪每格的刻度值 |
0.005mm | ||
|
砂輪尺寸 |
350×40×127mm | ||
|
工作臺縱向最大移動量 |
1110mm | ||
|
電磁吸盤尺寸 |
300×680mm | ||
|
電機總功率 |
10kw | ||
|
機床外形尺寸 |
長×寬×高 |
3500×1845×2135mm | |
|
機床重量 |
L×W×H 3500kg | ||
